什么是沉孔

為了連接面的表面平整而加工出來的一個凹下去的臺階，從而把螺帽沉到和外表面一樣平，使螺栓頭部不高于周圍表面的螺栓孔叫做沉孔。沉孔的使用能夠避免螺釘的突起，保證安裝平面的平整，常見于機械制造領域與建筑領域。

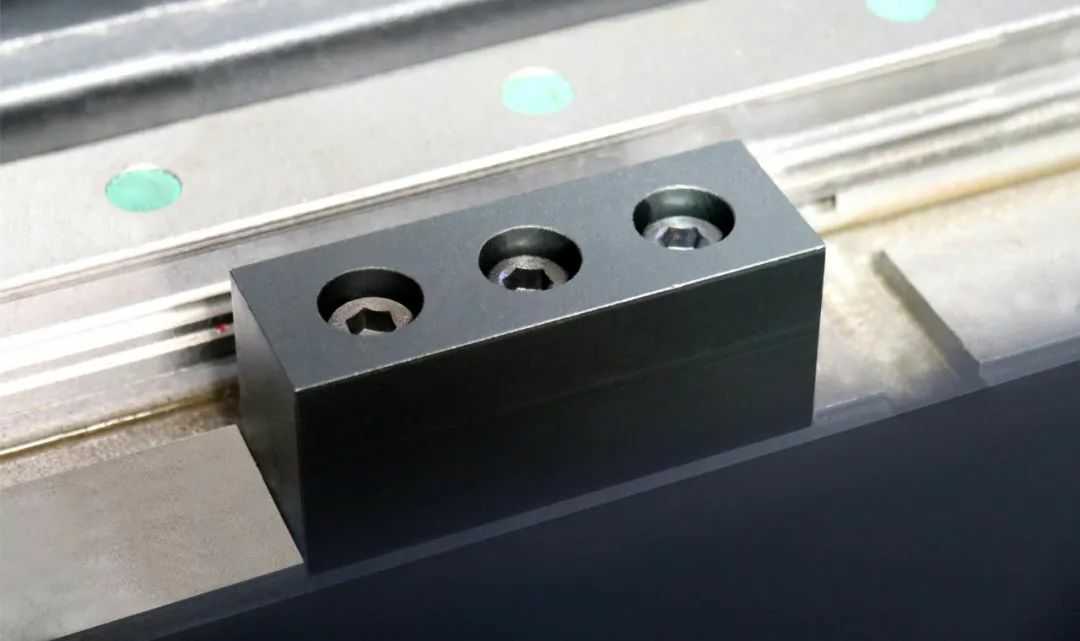

機械制造領域使用實例

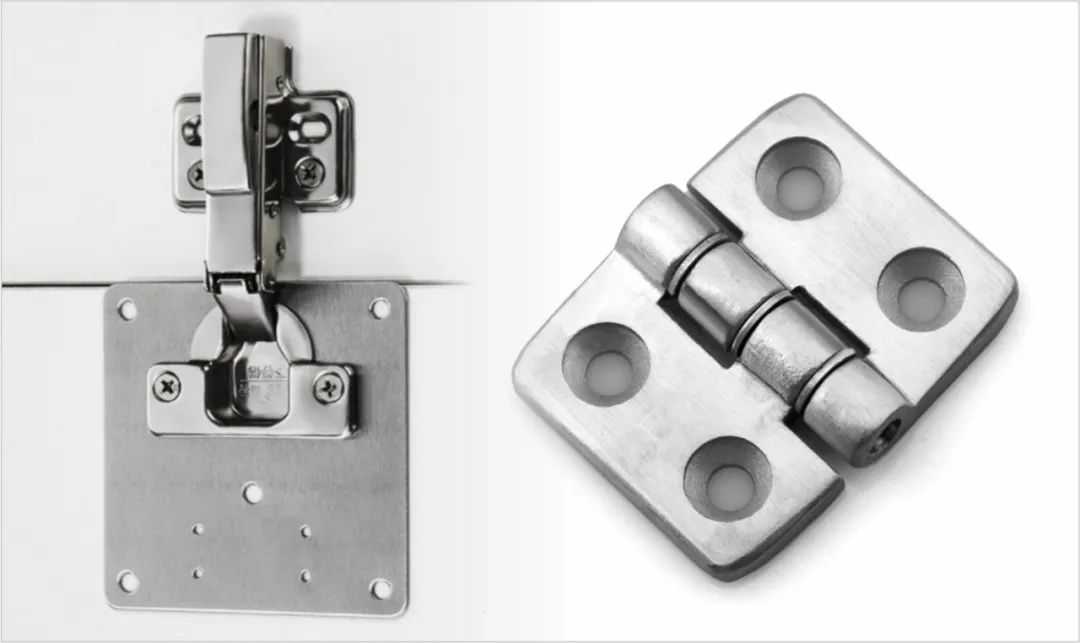

建筑領域使用實例

沉孔的分類

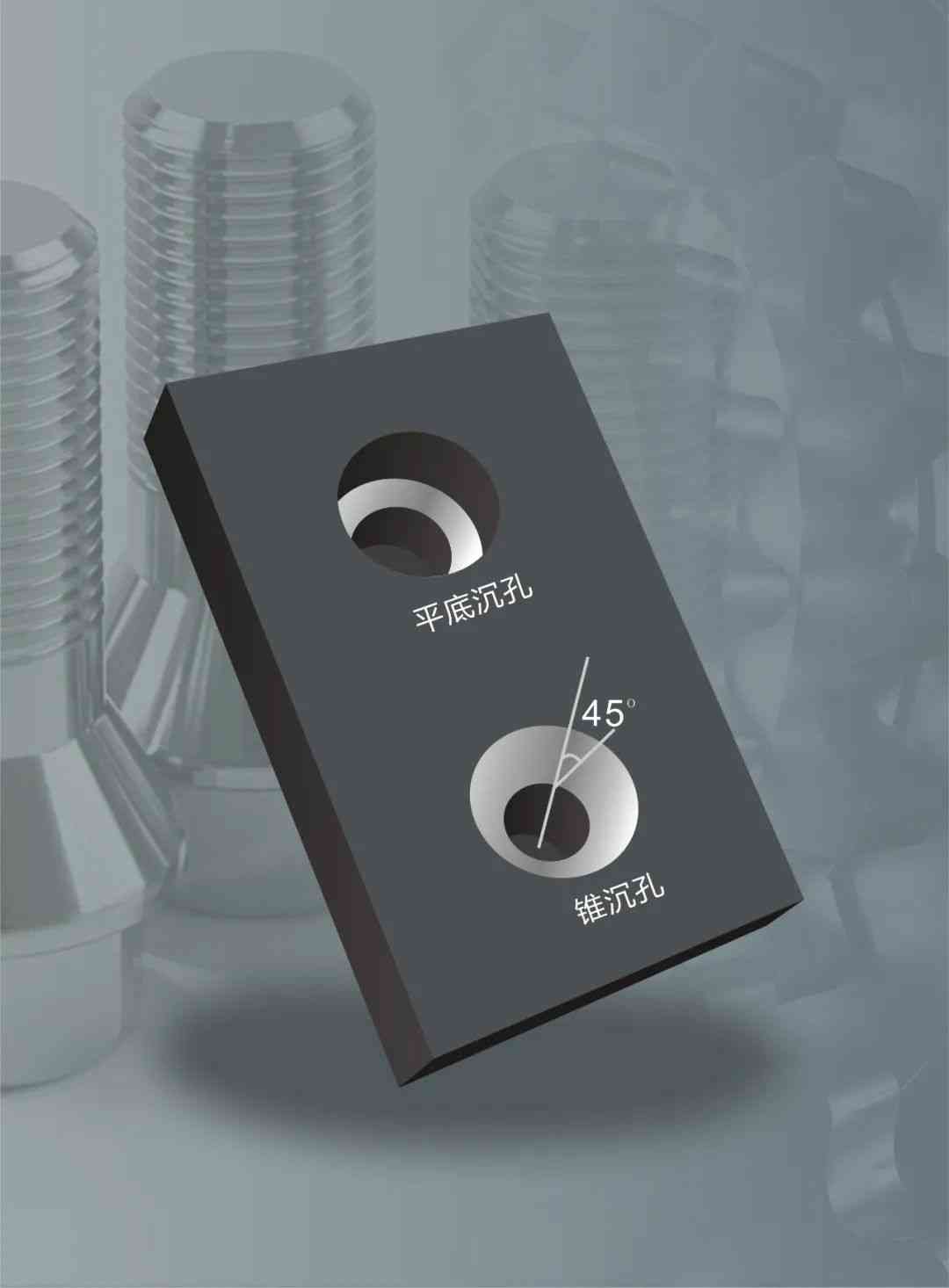

沉孔分為平底沉孔（也叫埋頭孔）和錐沉孔（也叫沉頭孔），它們的區別在于螺栓孔上部擴孔的方式，平底沉孔是直筒結構，錐沉孔上沿是四十五度結構，如下圖：

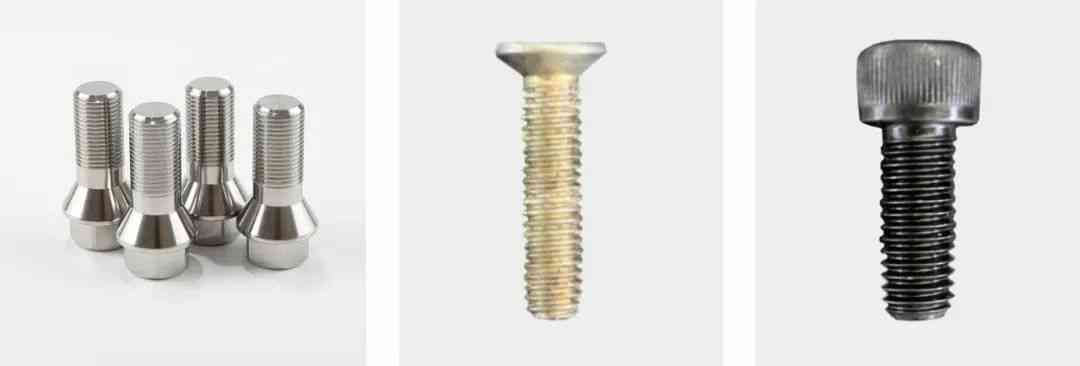

常見適合沉孔安裝的螺絲

0沉孔的加工

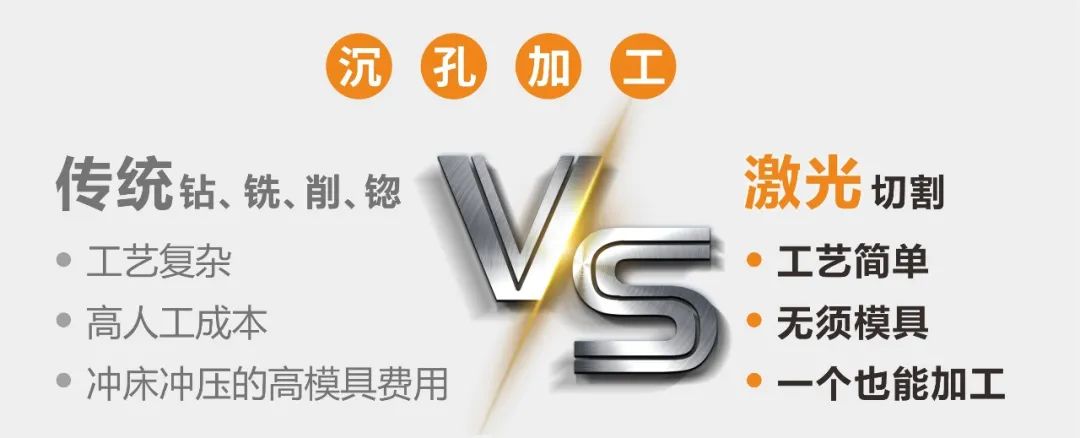

傳統方式加工沉孔：有鉆頭切削和沖床沖壓。鉆頭切削需要經驗豐富的人工沉孔鉆削，錐沉孔還要在平底沉孔的基礎上再進行锪孔加工；沖床沖壓是將模具應用到普沖或數控沖床上對鈑金件進行沉孔沖壓。

銑床加工平底沉孔

銑床雖然也是數顯設備，但在加工沉孔的過程中

由于是二次定位，孔位中心同軸度很難完全一致

激光加工沉孔：用激光工藝加工沉孔，只需按畫好的圖紙切割即可。

錐沉孔的加工——激光切割

激光切割沉孔，無需二次定位

孔位中心同軸度幾乎完全一致

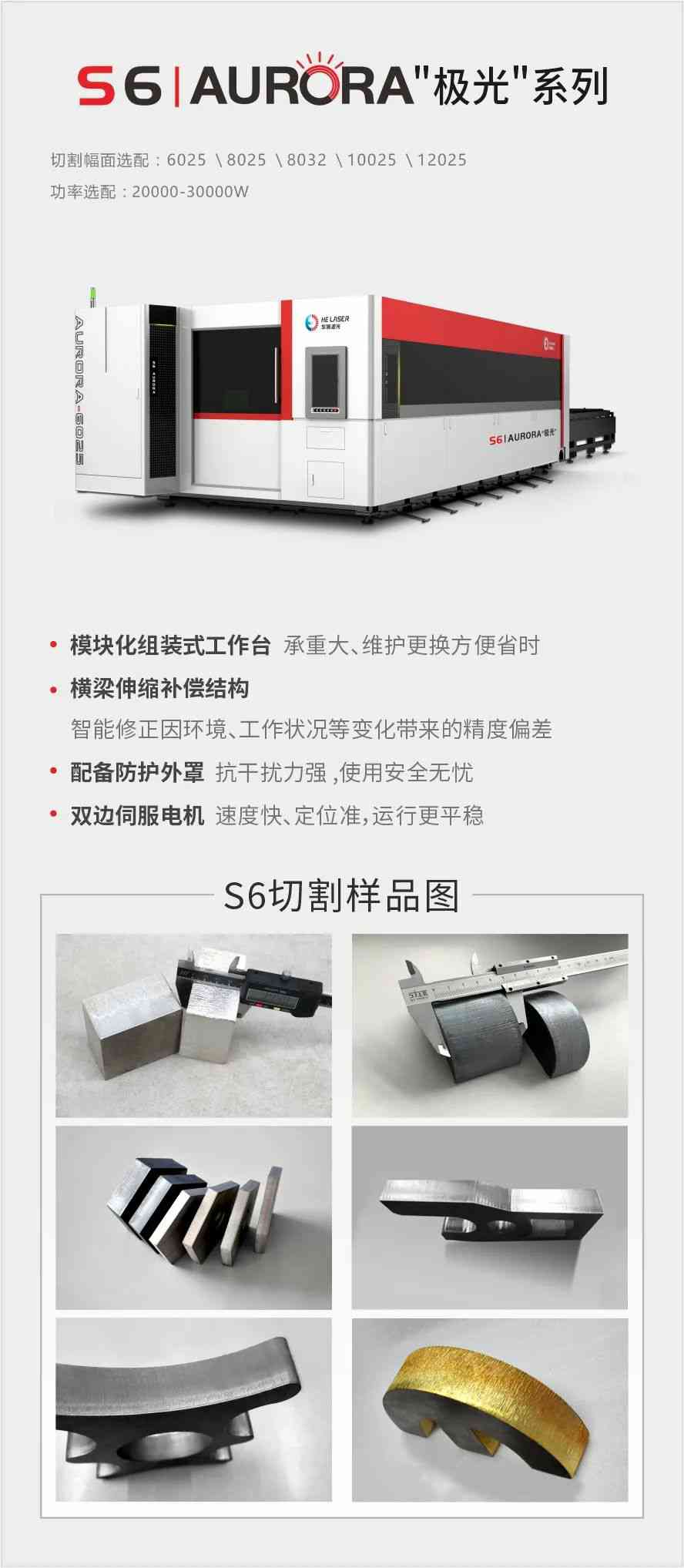

演示機型介紹

激光切割沉孔工藝的應用，解決了零部件加工過程中小批量高成本的問題，提高了生產效率。

以上視頻中切割沉孔的工藝，是采用華俄激光 S6|AURORA“極光”系列激光切割機來演示的，這款機型具有模塊組裝式工作臺，配備抗干擾力強、使用安全無憂的防護外罩，采用速度快、定位準的雙邊伺服電機，蜂窩式結構床身，分區抽風排塵系統，功率可達30000W，加工材料厚度最厚可達100mm，適用于各種金屬板材的加工，自投入市場以來長期受到用戶好評。

激光加工沉孔工藝參數

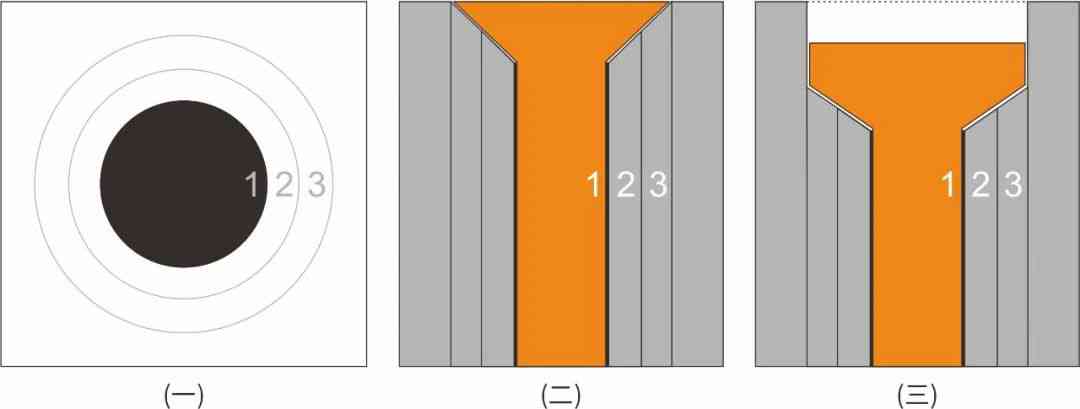

激光切割沉孔三步驟：第1步：切與螺柱直徑一致的圓孔；第2步：以略小于螺帽直徑的范圍掃切；第3步：以螺帽直徑的范圍掃切。

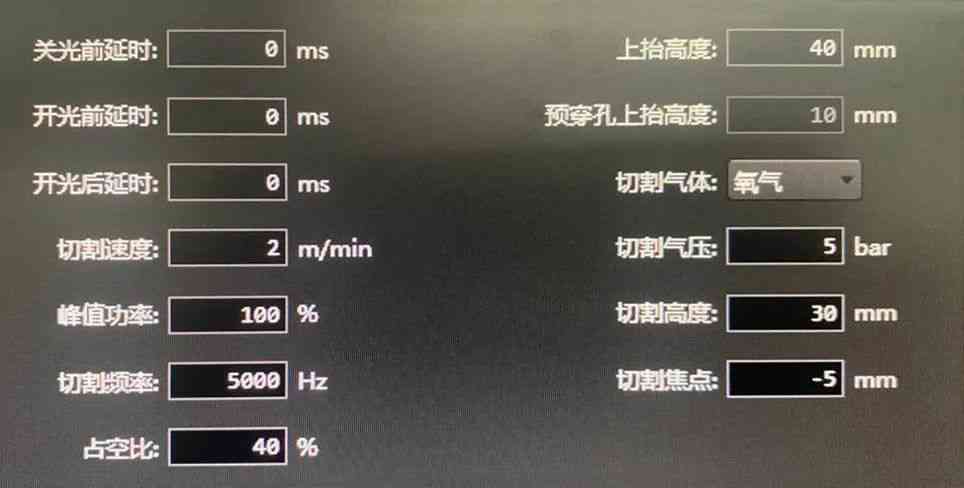

———以上操作界面截圖參數解讀———

激光功率：12000W

切割材質：14mm碳鋼板材

使用氣體：氧氣

氣體氣壓：5bar（空氣）

切割速度：2m/min

切割高度：30-50mm

占空比：48%

———切割深度由切割速度來控制———

深度越深，速度越慢

切割速度數值越小

深度越淺，速度越快

切割速度數值越大

———特別提醒———

激光沉孔切割

更適用于多模大芯徑光纖

單模光纖可調范圍小

比較難實現

結 語

激光切割工藝作為機械加工行業中的主要技術，是高效的鈑金加工手段，被汽車、船舶、航空、制造、化工等多個行業領域廣泛應用。使用激光切割工藝可以提高加工零件的尺寸精度，斷面光滑，從而可以進行更加精密的拼接與配合。

任何一項新工藝，都是為了提高生產力而誕生的。華俄激光將在激光切割工藝不斷改進的道路上不遺余力。
